Az utolsó mérföldes szállítás során bekövetkezett hőmérsékleti ugrások felelősek az éves hideglánc veszteségek aránytalan részéért – elromlott vakcinák, kompromittált biológiai anyagok, visszautasított prémium tengeri szállítmányok. Általában a lánc végén lévő szigetelt zsákot értékelik utoljára, és az első helyen a hiba ténylegesen bekövetkezik.
Az orvosi logisztikában, a biopharma-forgalmazásban és a prémium élelmiszer-szállításban dolgozó beszerzési menedzserek és termékigazgatók számára a mérnöki kérdés nem az, hogy egy puha hűtő megfelelőnek tűnik-e, hanem az, hogy az építési módszer valóban képes-e 48-72 órán át szabályozott hőmérsékletű környezetet tartani valós kezelési és környezeti feltételek mellett. A válasz három dolgon múlik: hogyan készülnek a varratok, mit csinál a szigetelés, ha nedves lesz, és hogy a hasznos teherrel érintkező anyagok megfelelnek-e az alkalmazás által megkövetelt megfelelőségi szabványoknak.
Miért nem kompatibilis a varrott szerkezet a hidegláncra vonatkozó követelményekkel?
A hidegláncos alkalmazásokban a varrott lágy hűtőkkel kapcsolatos problémák nem a fogyasztói értelemben vett teljesítménybeli hibák – egy meleg ital, egy olvadt jégcsomag. Ezek olyan szerkezeti meghibásodási módok, amelyek egyszerre veszélyeztetik a termikus integritást és a biológiai biztonságot.
Minden tű egy vízálló membránon áthaladva perforációt hoz létre. Egy tipikus varrat több száz ilyen perforációt hoz létre a varrathossz méterenként. A varratszalag megfelelően fedi ezeket a lyukakat stabil, alacsony igénybevételű körülmények között. A hideglánc használata során fellépő hőciklus során – ismétlődő átmenetek a hűtött tárolás, a környezeti rakodási környezet és a jármű rakterei között – a ragasztószalag-kötések a mögöttes TPU-tól eltérő sebességgel tágulnak és húzódnak össze. Idővel, és gyakran egyetlen szállítási életcikluson belül, a ragasztási élek megemelkednek, és az alatta lévő perforációk aktív szivárgási útvonalakká válnak.
Két következmény következik, és ezek összekeverik egymást.
Az első a hőhíd. A sérült varratok lehetővé teszik a hideg levegő eltávozását és a környezeti hő beszivárgását a varratvonalon – pontosan azokon a helyeken, ahol a szerkezeti gyengeség és a hősérülékenység egybeesik. A jégtartási idő nem azért csökken, mert a szigetelés leromlott, hanem azért, mert a héj már nincs hermetikusan lezárva. Egy ellenőrzött tesztkörülmények között 48 órás jégvisszatartásra minősített zsák 20 órát képes teljesíteni valódi logisztikai kezelésben.
A második egy olyan biológiai veszély, amely kevesebb figyelmet kap, de valódi megfelelési kockázatot rejt magában. Amikor az olvadt kondenzvíz vagy a hasznos teher nedvessége egy sérült varraton keresztül beszivárog a bélés és a szigetelőhab közötti térbe, az nem tud lefolyni vagy megszáradni. A fólia és a hab közötti zárt, sötét, nyirkos környezetben előre láthatóan követi a penész és a baktériumok szaporodása. Az egészségügyi szállításban vagy a friss élelmiszerek logisztikájában használt zacskók esetében ez nem elvont szennyeződési kockázat – ez az alkalmazás által megkövetelt egészségügyi szabványok közvetlen megsértése, és a terméken feltüntetett márka felelőssége.
Ezek az építési módszer szerkezeti eredményei, nem pedig a minőség-ellenőrzési hibák. Egy jól elkészített varrott hűtőnek ugyanazok a meghibásodási útvonalai, mint egy rosszul elkészítettnek; a meghibásodásig tartó idővonal különbözik, a hibamód nem.

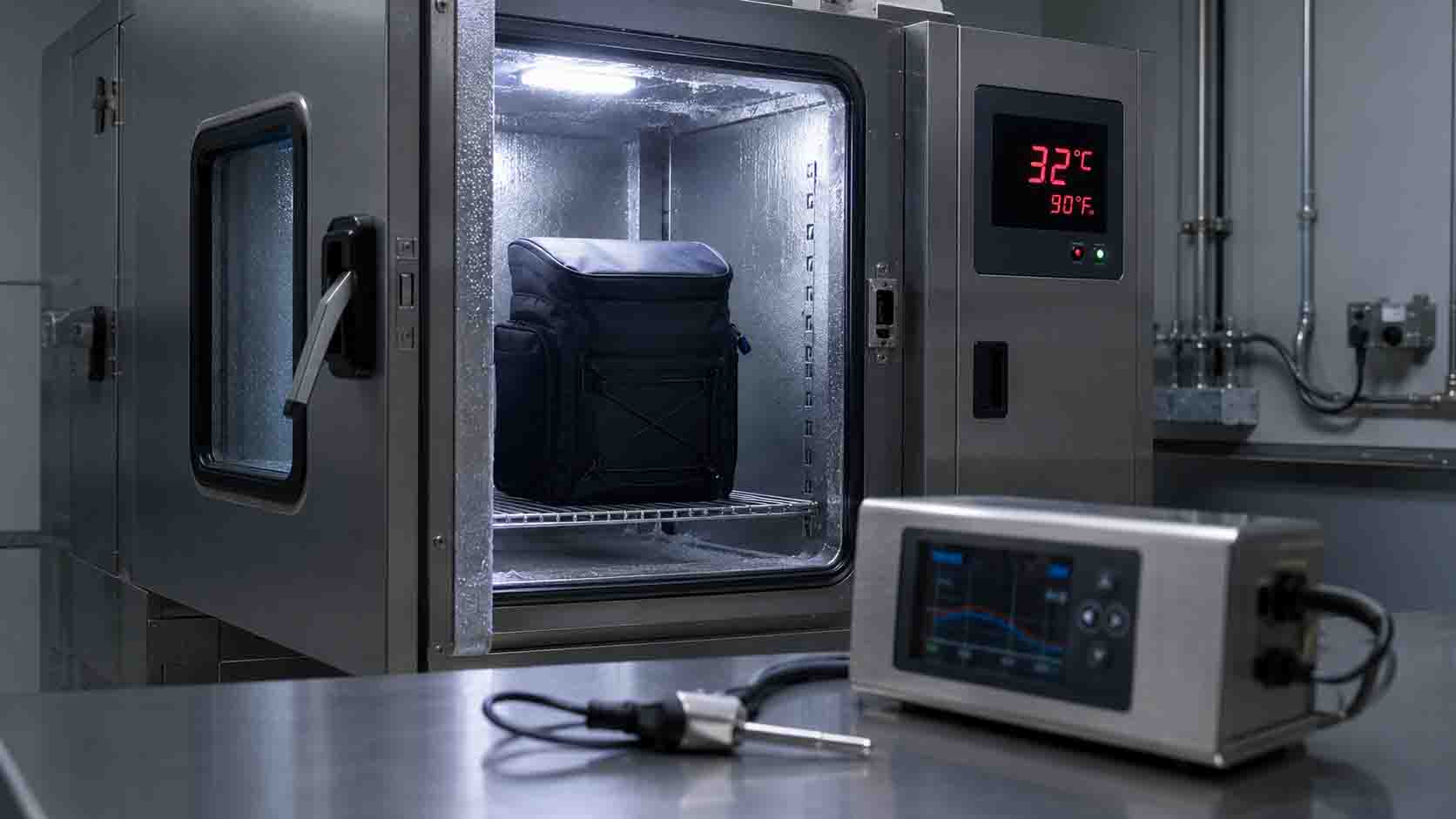

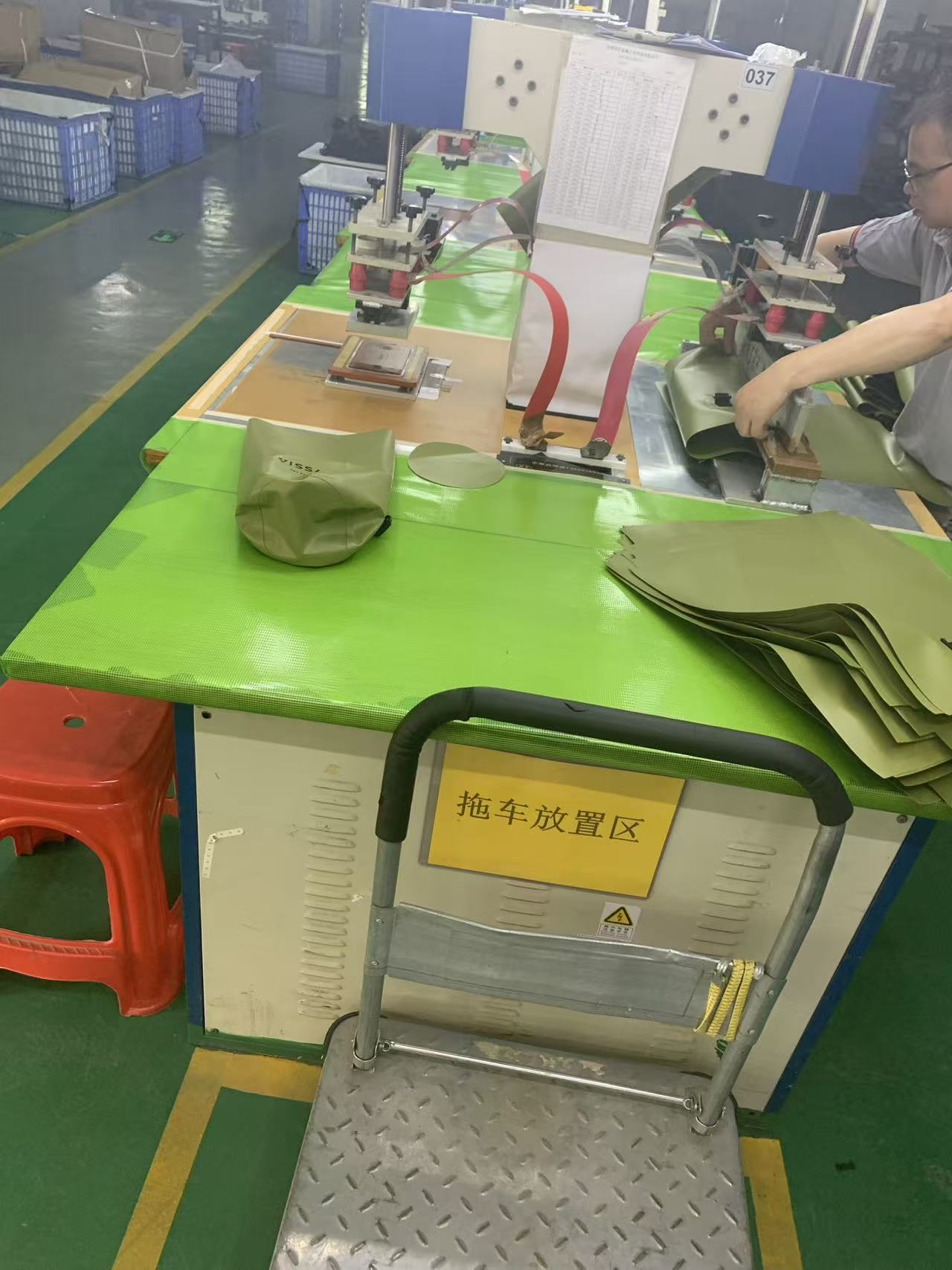

RF hegesztés 27,12 MHz-en: Hogyan érhető el a hermetikus tömítés valójában
A rádiófrekvenciás (RF) hegesztés – más néven nagyfrekvenciás vagy HF hegesztés – úgy oldja meg a varrásproblémát, hogy megszünteti a varratot, mint különálló szerkezeti elemet. A csatlakozási zóna folytonos anyaggá válik, nem pedig két, menettel összetartott panellé.
A folyamat belső fűtéssel, nem pedig felületi vezetésen keresztül működik. Ha a TPU anyagokat 27,12 MHz-es váltakozó elektromágneses térbe helyezik – az ipari használatra kijelölt ISM frekvenciasávRF hegesztésberendezés – a TPU-n belüli poláris molekulák megkísérelnek újra igazodni a mező minden oszcillációjához: körülbelül 27 milliószor másodpercenként. Az ebből a molekuláris mozgásból származó súrlódás egyenletesen termel hőt az egész anyagban a hegesztési zónában. Egyidejűleg alkalmazott pneumatikus nyomás alatt a két panel közötti határfelületen lévő anyag eléri a fúziós hőmérsékletet, és a rétegek molekuláris szinten egyesülnek.
Amikor a mezőt eltávolítják, és az anyag tartós nyomás alatt lehűl, a két eredeti panel közötti felület szerkezetileg eltűnik. A hegesztési zóna egyetlen anyagdarab. A roncsolásos húzóvizsgálat során ez a zóna általában meghibásodik az alapszövetben, mielőtt maga a hegesztési vonal engedne – nem a varrat a gyenge pont.
Kifejezetten a hidegláncos alkalmazásokhoz ez az építési módszer egy hermetikus belső medencét biztosít behatolási utak nélkül. Nincsenek tűlyukak, nincsenek szalagélek, nincsenek összehajtott varratcsatornák, ahol a folyadékok felhalmozódhatnak. A sima, folytonos TPU belső felület letörölhető vagy sterilizálható orvosi minőségű fertőtlenítőszerekkel anélkül, hogy aggódna a sérült varratba való behatolástól. A kondenzvíz, az olvadt jeges víz és a kiömlött orvosi folyadékok a felszínen maradnak – nem vándorolnak be a szigetelő üregébe. Ez a biológiai biztonságra vonatkozó állítás szerkezeti alapja, nem önmagában a TPU anyagi tulajdonsága.
Ugyanez a konstrukciós logika vonatkozik a hidrosztatikus teljesítményre vonatkozó igényre is. A megfelelően gyártott és tesztelt, rádiófrekvenciás hegesztésű lágyhűtő 1,0 bar belső nyomást bír el mikrobuborékok kibocsátása nélkül bármely varratból vagy zárópontból. Ez megfelel egy 10 méteres vízoszlop hidrosztatikus nyomásának – jóval túlmutat a logisztikai kezelés fizikai igénybevételén –, és megerősíti, hogy a hermetikus tömítés szigorúbb körülmények között is megállja a helyét, mint bármely utolsó mérföldes szállítási forgatókönyv.
Zártcellás hab: A hőtechnika a 48-72 órás tartási idő mögött
A hermetikus külső héj megoldja a varrathibát. A 48-72 órán át tartó szabályozott hőmérséklet fenntartása kedvezőtlen környezeti feltételek mellett megköveteli, hogy a szigetelőréteg folyamatosan végezze a feladatát – ami azt jelenti, hogy akkor is folytatnia kell munkáját, ha nedves lesz.
A nyitott cellás habnak egymással összefüggő belső szerkezete van. Amikor nedvesség lép be – páralecsapódás, kisebb béléssérülés vagy ismételt betöltési ciklusok párás környezete miatt – az átterjed a habmátrixon és ott is marad. A nedves nyitott cellás hab gyorsan elveszíti a hőállóságát; a bezárt gáz szigetelő hatását a víz hővezető képessége váltja fel. A száraz állapotú jégvisszatartási teszt alapján minősített zacskó esetében a terepi teljesítmény jelentősen rosszabb lesz, ha a szigetelés felszívta a nedvességet.

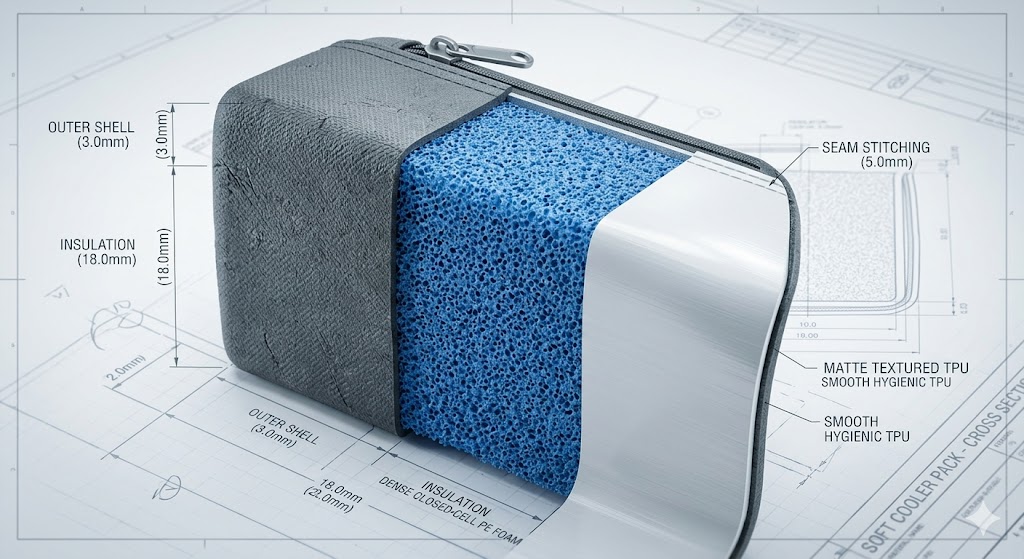

Az orvosi minőségű lágyhűtők nagy sűrűségű zártcellás habot használnak – NBR (nitril-butadién gumi) vagy prémium, nagy sűrűségű EVA a megfelelő minőség –, ahol minden gázbuborék teljesen el van zárva a szomszédaitól. A habon belüli konvekción keresztüli hőátadás megszűnik, mivel nincs út a levegő vagy a folyadék mozgásához a sejtek között. A vezetőképes hőátadást minimalizálja az egyes zárt cellák gáztöltése. Ez mérhetően magasabb R-értékeket eredményez, mint az azonos vastagságú nyílt cellás alternatívák.
A nedvesség viselkedése ugyanolyan fontos. A zártcellás hab az anyag szintjén eredendően vízálló – a zárt cellás szerkezet fizikailag megakadályozza a víz felszívódását, függetlenül az expozíciótól. A 72 órás szállítás során belső páralecsapódást tapasztaló zacskók szigetelése ugyanolyan R-értékkel rendelkezik a 72. órában, mint az első órában. Ez az összhang teszi elérhetővé és ellenőrizhetővé a 72 órás hőmérséklet-tartási előírásokat, nem pedig aspirációt.
Különleges hőmérsékleti ablakokat igénylő alkalmazásokhoz – 2°C és 8°C között a biológiai szerek, nulla alatti bizonyos gyógyszerek esetében – a habsűrűség, a habvastagság és a fázisváltó anyag térfogatának kombinációja úgy alakítható ki, hogy meghatározott környezeti feltételek mellett meghatározott tartományt tartson fenn. Ez egy specifikációs beszélgetés, nem egy rögzített termékparaméter; a vonatkozó változók mind hangolhatók a gyártási kereteken belül.
A szerkezeti előny másodlagos, de kifejezetten az orvosi alkalmazásoknál érdemes megjegyezni: a nagy sűrűségű zártcellás hab jelentős ütésvédelmet nyújt a törékeny fioláknak, üvegtartályoknak és előretöltött fecskendőknek anélkül, hogy merev külső burkolatra lenne szükség. A hab elosztott csillapítóként működik a terhelésen, csökkentve az ütközési csúcserőket bármely érintkezési ponton.
A TPU anyagspecifikációi: Amit az FDA és a REACH megfelelősége valójában megkövetel
Az egészségügyi szállításban vagy élelmiszeripari logisztikában használt lágy hűtők esetében a hasznos teherrel közvetlenül vagy közvetve érintkező anyagoknak meg kell felelniük a meghatározott szabályozási szabványoknak – nemcsak elkerülni a legnyilvánvalóbb problémás anyagokat, hanem dokumentáltan kell megfelelniük az adott alkalmazásnak.
Az orvosi minőségű puha hűtők külső burkolatának és belső bélésének megfelelő anyaga a 840 Denier TPU bevonatú nylon. A PVC a régi alternatíva, és lényegesen olcsóbb; Egyre inkább összeegyeztethetetlen a szabályozási környezettel, amelyben ezek a termékek működnek. A tipikusan ftalát alapú PVC lágyítókat a California Proposition 65 és az EU REACH előírásai korlátozzák. A PVC alacsony hőmérsékleten is törékennyé válik, ami az anyagok integritásának kockázatát okozza szárazjeget használó vagy fagypont alatti rakománykörnyezetet használó hideglánc-alkalmazásokban.
A TPU mindkét problémát elkerüli. Rugalmasságát -30°C-ig tartja meg, ami lefedi a hideglánc hőmérsékleti követelményeinek teljes skáláját. Kompatibilis a BPA- és PFAS-mentes készítményekkel, az élelmiszer-minőségű TPU-minőségek pedig megfelelnek az FDA-nak az élelmiszerekkel való közvetlen érintkezés esetén. Kifejezetten a belső bélés – a jéggel, jégcsomagokkal és esetleg magával a hasznos teherrel érintkező felület – esetében az FDA-kompatibilis, BPA-mentes, antimikrobiális TPU az az anyagspecifikáció, amely megfelel az orvosi és élelmiszeripari logisztikai követelményeknek.
A TPU vegyszerállósági profilja az orvosi alkalmazásokban is releváns: megfelel a felhasználások közötti sterilizáláshoz használt koncentrált fertőtlenítőszereknek, beleértve az alkoholalapú oldatokat is, amelyek idővel kevésbé roncsolják a bélésanyagot. A szállítások között agresszíven letörölhető bélés a felület romlása nélkül megőrzi higiéniai tulajdonságait a termék reális élettartama alatt, nem csak a kezdeti üzembe helyezéskor.
Az orvosi hideglánc-alkalmazások OEM-partnerének értékelésekor a vonatkozó dokumentáció tartalmazza az FDA-megfelelőségi tanúsítványokat a belső bélésanyagokra, a REACH-vizsgálati jelentéseket, amelyek megerősítik a korlátozott anyagok hiányát, valamint a BPA/PFAS-mentes anyagnyilatkozatokat a gyártási tételre vonatkozóan – nem csak a szállító általános anyagsorára. Ezeknek a dokumentumoknak kérésre rendelkezésre kell állniuk a szabványos bevezető anyag részeként, nem pedig egy konkrét ellenőrzési kérdésre adott válaszként.
OEM-partner kiválasztása az orvosi hideglánc alkalmazásokhoz
Az eredeti orvosi minőségű lágyhűtőkkel szemben támasztott műszaki követelmények – RF-hegesztett, hermetikus szerkezet, zártcellás habszigetelés, FDA-kompatibilis TPU-betétek – jól meghatározottak. Az változó, hogy egy adott gyártó partner teljesíti-e ezeket a követelményeket az orvosi és élelmiszeripari logisztikai alkalmazások által megkövetelt folyamatfegyelmével és dokumentációs infrastruktúrájával.
Az ellenőrzési kérdések számítanak: A létesítmény nyomáspróbája varratokat egységenként vagy kötegelt mintavétellel végez – és milyen Bar besorolású? Biztosíthatnak-e FDA-megfelelőségi dokumentációt a termékbe bekerülő belső bélésanyaghoz, nem csak az általános anyagkínálatukhoz? Hogyan történik a zártcellás hab beszerzése és a sűrűség érvényesítése a bejövő anyagtételeken? Az RF hegesztési paraméterkészlet anyagspecifikációnként dokumentálva van, és hogyan ellenőrzik a megfelelőséget a gyártási mennyiségben?
Az ezen az alkalmazási területen valódi képességekkel rendelkező gyártó részletesen válaszol ezekre a kérdésekre. A valós logisztikai körülmények között a 72 órás hőmérséklet-tartási teljesítmény mögött meghúzódó tervezés specifikus, ellenőrizhető, és nem különösebben nehéz leírni – ami azt jelenti, hogy a homályos válaszok önmagukban is értelmes információk.
Gyakran Ismételt Kérdések
Mi a rádiófrekvenciás hegesztés fő előnye az orvosi lágyhűtők varrásával szemben?
Az RF hegesztés molekuláris szinten egyesíti a TPU paneleket, így folyamatos hermetikus belső teret hoz létre tűlyukak, varratszalag és nedvesség vagy szennyeződés behatolási útvonala nélkül. Az orvosi és élelmiszeripari alkalmazásoknál ez kiküszöböli mind a jégvisszatartást csökkentő hőhidakat, mind a biológiai szennyeződés kockázatát, amely akkor keletkezik, amikor a nedvesség beszivárog egy varrott zacskó szigetelőüregébe. Az RF-hegesztett hűtő belső felülete teljesen sterilizálható; varrott hűtő szigetelőürege nem.
A zártcellás habhűtők megbízhatóan fenntartják a hőmérsékletet 72 órán keresztül?
Megfelelő körülmények között igen – de a specifikációnak pontosan meg kell határoznia, hogy melyek ezek a feltételek. A nagy sűrűségű zártcellás hab az RF-hegesztett hermetikus héjjal és a légmentes zárással kombinálva folyamatosan megtartja névleges R-értékét, mert a hab nem szívja fel a nedvességet, ami rontaná a hőállóságát. A tényleges tartási idő a környezeti hőmérséklettől, a hasznos teher tömegétől, a fázisváltó anyag térfogatától és a zacskó kinyitásának gyakoriságától függ. Meghatározott hőmérsékleti ablakoknál – például 2°C és 8°C között a biológiai anyagok esetében – ezek a változók modellezhetők és tesztelhetők meghatározott környezeti feltételekkel, hogy ellenőrizhető teljesítményspecifikációt kapjanak.
Kompatibilisek a TPU lágyhűtők biológiai anyagok és vakcinák szállítására?
Az élelmiszer-minőségű, FDA-kompatibilis TPU-készítmények megfelelnek a biológiai és vakcinaszállítási alkalmazások anyagkövetelményeinek. A vonatkozó specifikációk BPA-mentesek, PFAS-mentesek, és élelmiszerrel érintkezve megfelelnek az FDA-nak – ami az orvosi alkalmazásoknál a vonatkozó alapszabvány. A belső bélésnek vegyileg is ellenállónak kell lennie a használat közötti sterilizáláshoz használt fertőtlenítőszerekkel szemben. A megfelelőségi dokumentációnak a termékben használt bélésanyagra és gyártási tételre kell vonatkoznia, nem pedig a szállító általános képességigénylésére.
